Где статика выходит из строя: 7 сценариев для ESD-мебели

Мы не всегда можем почувствовать электростатический разряд. А электронике это может быть критично. Для MOSFET-устройств разрушающий потенциал лежит в диапазоне 10–100 В, для биполярных устройств это значение составляет 300–7000 В, а для КМОП-устройств 150–3000 В. В некоторых областях жизненно необходимо снизить риск возникновения статического электричества:

• Сборка печатных плат;
• Лабораторные испытания;
• Ремонт серверного оборудования;
• Производство медицинского оборудования;
• Работа с пиротехникой и газовым оборудованием;
• Складской учет чипов;
• Наладка частотных преобразователей.

Почему обычный стол не решает задачу

Обычный производственный стол не проводит заряд. Его покрытие — изолятор. Даже если поставить на него заземляющий провод, заряд останется на поверхности. Обычный металлический верстак проводит ток. Но он делает это бесконтрольно. Заряд уходит в заземление здания через случайные точки, создавая разность потенциалов между деталями на столе.

ESD стол Профи работает иначе. Его задача — не просто сбросить заряд, а сделать это безопасно.

Чем ESD-стол отличается от обычного?

1. Покрытие. HPL-пластик с антистатическими свойствами. Поверхностное сопротивление в рассеивающем диапазоне.
2. Заземление. Столешница имеет точку подключения. Заземляющий провод входит в комплект.
3. Каркас. Порошковая краска с ESD-свойствами. Она не накапливает заряд.
4. Модульность. Рабочее место собирается под конкретный техпроцесс.

Как выбрать антистатический стол

Смотрите на три параметра: ширину, нагрузку и комплектацию. Ширина определяет размещение оснастки. Нагрузка — вес оборудования. Комплектация — эргономику.

Столы Профи ESD: модульность под ваш техпроцесс

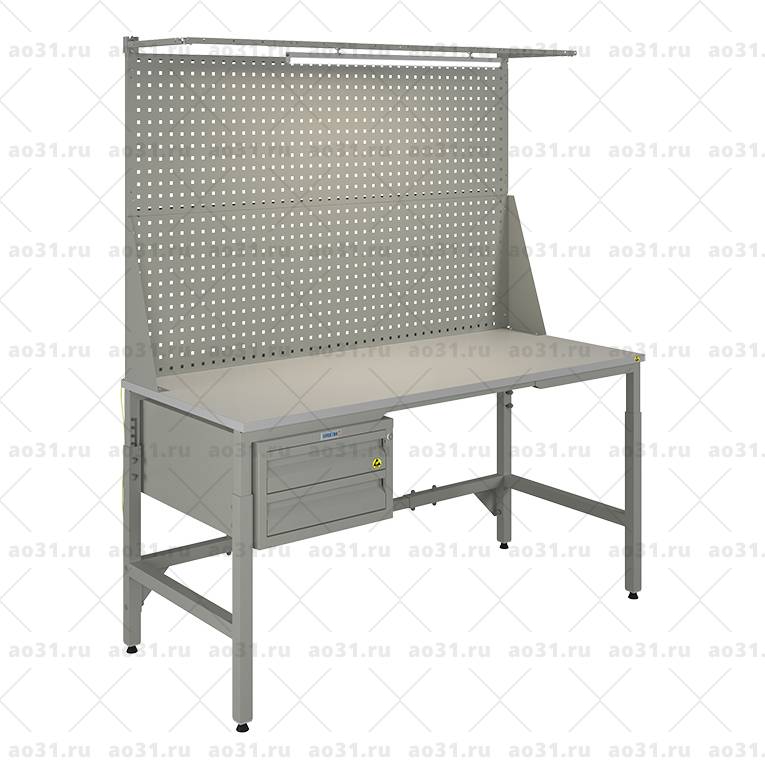

ESD стол Профи — сборно-разборная конструкция. Столешница, опора, тумба, экран и освещение собираются в нужной конфигурации. Можно собрать линейку или островную станцию.

Ширина антистатического стола ESD стол Профи

1. 1000 мм — для компактных ремонтных постов и лабораторий.
2. 1200 мм — стандарт для одного радиомонтажника.
3. 1400 мм — комфортная ширина для работы с двумя мониторами.
4. 1600 мм — для сборки крупных блоков и серверов.
5. 1800 мм — широкие станции для напарников или крупногабаритного оборудования.

Глубина всех моделей одинаковая — 700 мм.

Нагрузка на стол ESD Профи

• Распределённая нагрузка на столешницу — до 400 кг. Этого достаточно, чтобы устанавливать на стол тяжелые осциллографы, блоки питания и паяльные станции без риска деформации рамы.
• Нагрузка на каждый ящик или полку тумбы W — до 30 кг.

Комплектация — из каких элементов собираются антистатические рабочие места Профи ESD

• Столешница HPL ESD. Для тяжелых слесарных работ в электронике доступна столешница из МДФ 25 мм с антистатическим HPL-покрытием или сплошная нержавеющая сталь (в антистатическом исполнении) Заземляющий провод в комплекте.
• Тумбы также имеют ESD-покрытие. Подвесные на столешницу (на одну или две полки) или стационарные подкатные. Замки — центральные. Подвесной ящик PROFI ESD-2 (287×462×690 мм).
• Опора PROFI ESD (700×1000×700 мм).
• Экраны. Перфорированные стальные панели PROFI ESD шириной 1000–1800 мм. Перфорация 10×10 мм с шагом 38 мм для подвеса инструмента. Крепятся на заднюю траверсу и также имеют отвод статики.
• Подвесные элементы. Светодиодное освещение (подвесной светильник под экран), блоки розеток с выключателем, кронштейны для крепления на рейку DIN.

Технические фишки Профи ESD

• Регулировка высоты столешницы: 725–875 мм с шагом 25 мм. Механизм позволяет адаптировать стол для работы сидя или стоя.
• Порошковая краска с ESD-свойствами на всех металлических элементах не накапливает пыль. Гладкая структура покрытия облегчает влажную уборку зоны EPA.
• Антистатический HPL не требует дополнительной обработки.
• Температурная стойкость столешницы — до 300 °C. Паяльник можно ставить на коврик, но случайная капля припоя не прожжет пластик.
• Болт заземления выведен на раму. Все металлические части (экран, тумба, рама) соединяются в единую цепь. Заземляющий провод столешницы подключается к общей шине.

Антистатический стол купить можно в сборе или отдельными модулями, которые крепятся в каркас стола.

Стулья ESD: не аксессуар, а элемент защиты

Схема цепи заземления в зоне антистатики выглядит так: Оператор → антистатический браслет → стул → стол → шина заземления

1. Оператор соединен с браслетом.
2. Браслет подключен к точке заземления на столе.
3. Стул через токопроводящие колеса контактирует с полом.
4. Стол через заземляющий провод соединен с шиной.
5. Шина выводит заряд в контур заземления помещения.

Если хотя бы одно звено изолировано, цепь не работает. Оператор превращается в конденсатор.

Антистатический стул ESD PROFI снимает этот риск.

1. Сопротивление. Антистатический стул ESD имеет проводящую ткань и токопроводящие колеса. Сопротивление поверхности — 10⁶–10⁹ Ом. Это исключает искрообразование, но гарантирует стекание заряда.
2. Время стекания. Электрический заряд уходит в землю менее чем за 0,5 секунды.
3. Покрытие. Используется токопроводящая ткань или негорючий вспененный полиуретан. Материал не поддерживает горение и не выделяет статику при трении.
4. Механика. Пятилучевое основание из стали или алюминия выдерживает до 120 кг. Для ESD-версий используются токопроводящие ролики (пластиковые с добавлением графита или металлические).
5. Эргономика. Регулировка высоты сиденья 420–560 мм., наклона спинки и высоты подлокотников. Усталость оператора — причина ошибок, которые ESD-мебель пытается предотвратить.

Импортозамещение: рабочее место по ГОСТ IEC 61340-5-1-2025

Стандарт ГОСТ IEC 61340-5-1-2025 гармонизирован с международными требованиями. Он устанавливает требования к защите электронных устройств от электростатических явлений и жестко регламентирует сопротивление материалов.

1. Для столешниц и полов сопротивление утечки на землю должно быть от 10⁶ до 10⁹ Ом.
2. Для стульев и одежды — в диапазоне, обеспечивающем безопасное стекание без искры (обычно от 105 до 10⁹ Ом.).

Что нужно для ESD рабочего места по ГОСТ IEC 61340-5-1-2025

• Антистатический стол с заземленной столешницей.
• Антистатический стул ESD с проводящей обивкой и колесами.
• Манжета (браслет) антистатическая с шнуром заземления. Шнур подключается к боксу заземления на столешнице. Сопротивление шнура обычно 1 МОм для защиты оператора от удара током при случайном касании фазы.
• Антистатический коврик (резиновый или виниловый) на столешницу или пол. Они имеют собственное сопротивление и подключаются к той же шине, что и стол.
• Комплект заземления: провод, зажим, точка подключения. Шина заземления (EBP — Equipotential Bonding Point), монтируемая на край стола. К ней через быстросъемные кнопки подключаются браслеты, коврики и корпуса приборов.
• Модуль для снятия напряжения (модуль заземления) для подключения браслета и коврика. Устанавливаются в розетку (при наличии заземляющего контакта в здании) и служат точкой подключения браслетов.
• Одежда и обувь. Халаты из ткани с вплетенной токопроводящей нитью, токопроводящая обувь или одноразовые ремешки-наклейки на подошву (foot grounders).
• Контроль. Измеритель поверхностного сопротивления для ежедневной проверки целостности цепи.

Стол для радиомонтажника антистатический PROFI ESD соответствует этим требованиям при условии полной комплектации. Использование российской антистатической мебели для электронного производства снимает риски срыва поставок. В случае проверки Ростехнадзора или аудиторов заказчика у вас есть официальные протоколы испытаний на каждое изделие и документальное подтверждение соответствия зоны EPA.

Как подобрать и заказать конфигурацию антистатического рабочего места

Антистатический стол купить — не решение. Собрать ESD-рабочее место по ГОСТ — задача для инженера, а не для менеджера по закупкам. Не собирайте рабочее место по частям без проверки цепи заземления. Ошибка в одном элементе сводит защиту к нулю.

Рекомендуем запросить помощь экспертов АльфаОПТ. Передайте нам техническое задание: габариты приборов, количество монтажников в смене, тип пола в цеху (проводящий или диссипативный).

Эксперты соберут конфигурацию в конфигураторе, проверят нагрузочную способность рамы и сформируют спецификацию полного цикла: от антистатического стола, купить который нужно в первую очередь, до последнего токопроводящего болта и измерителя сопротивления, проверят совместимость стула, браслета и коврика. Это исключает ошибки при закупке и гарантирует прохождение аттестации рабочего места, экономит рабочее время и снижает риск отказа компонентов.
